Slimme Badkamerventilatie

Automatische badkamerventilatie | Alleen ventileren als het nodig is

Eén van de leukste en handigste toepassingen van Z-wave domotica in huis is de automatische vochtafzuiging voor de badkamer. De meeste huizen hebben centrale mechanische afzuiging op basis van een perilexstekker of een 0-10volt motor-regeling. Wij hebben wat eigentijdsere toepassingen bedacht om automatische badkamerventilatie op te nemen in een z-wave domoticasysteem.

Optie  1 | Automatische slimme badkamerventilatie-schakeling op basis van perilex

Z-wave domotica perplex schakeling

perilexstekker


Als je een mechanische ventilatie hebt op basis van een (verouderde) perilex:

- Z-wave inbouwmodule van FIBARO 2x1,5kWh of de Qubino module
- Z-wave vochtsensor van AeonLabs
(Onze favoriet EVR_ST814 is helaas niet meer leverbaar. De everspring kon via associatie de motor aansturen; dit gaat niet met de Aeonlabs. Bij de Aeonlabs kun je gelukkig wel drempelwaarden instellen waarbij hij een melding geeft.)

De bestaande installatie bestaat uit een 3-standen ventilator (20-50-70Watt). Deze ventilator verbruikt in de oude situatie minimaal 20W (circa 175 kWh per jaar / 37 euro); met een draaiknop kun je de afzuiging verhogen naar 50W of 70W.

Je kunt de basisstand van 20W van de bestaande perilexstekker schakelen na modificatie met een 2x1,5 kW module van FIBARO en met een Z-wave vochtsensor in de badkamer. Bijvoorbeeld 1 uur per 4 uur - dat een besparing van 75% op het stroomverbruik oplevert. Of een automatische in- en uitschakeling van de hogere stand (in dit geval de 70Watt-stand) om het vocht uit de natte ruimte af te voeren. Controleer zelf wel even de aansluiting van de perilexstekker. Soms is deze net iets anders.

Opmerking : Wij hebben de hoge stand (70W) aangesloten op de O1-uitgang van de 2x1,5kw module van FIBARO. Deze uitgang kan via associatiegroep 2 van de Everspring ST-814 Z-wave met de sensor worden geassocieerd (uitgang O2 van de FIBARO module is niet te associeren). Je hoeft dan geen scene te maken voor badkamerafzuiging 'aan' en 'uit'. Je hebt ook geen last van een eventuele wake-up vertraging: de sensor stuurt direct een signaal naar de Z-wave module die is aangesloten op de hoge ventilatiestand.

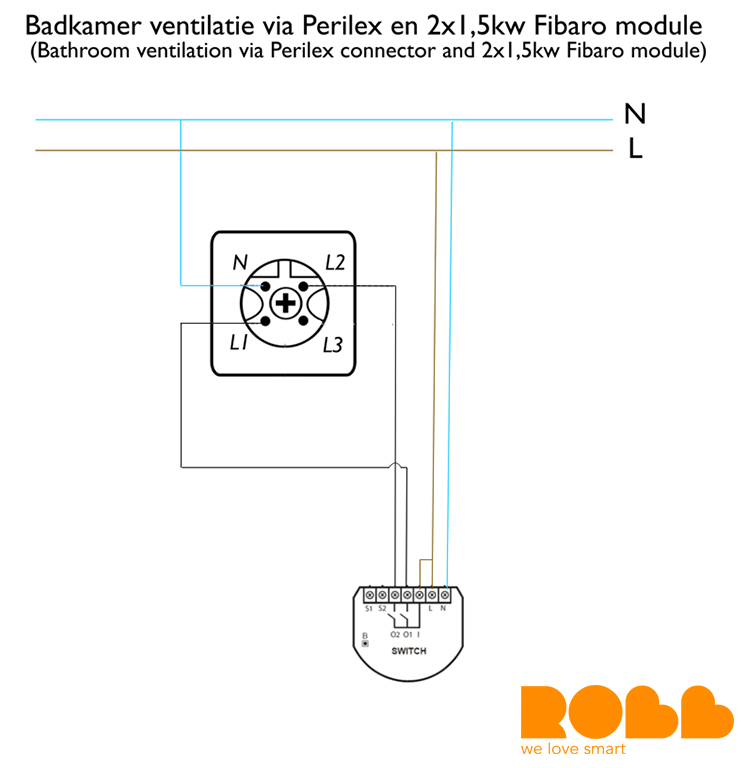

Schema Z-wave badkamerventilatie:

Z-wave badkamer ventilatie

In het bovenstaande schema is L3 (de middelste stand van de perilexstekker) niet aangesloten. Omdat een 2x1.5Kw module maar 2 uitgangen heeft, kiezen we ervoor de middelste stand niet te gebruiken. In plaats van de standaardopties 1-2-3 heb je nu dus keuze uit de stand 1 en 3. Als je dat anders wil, kun je de perilex ook anders aansluiten.

Een andere optie is om een relais-module te gebruiken. Diverse Z-wave schakelaars hebben potentiaal vrije uitgangen die aangesloten kunnen worden op de contacten van de perilexschakelaar.





Optie  2 | Automatische slimme badkamerventilatie-schakeling op basis van 0-10 volt regeling

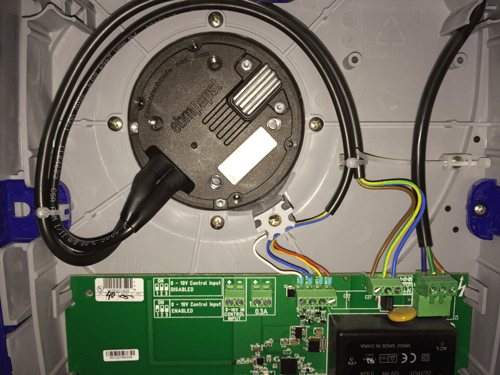

Z-wave mechanische ventilatie 0-10Volt traploos




Steeds meer huizen hebben geen perilexschakeling maar een moderne afzuiging op basis van 0-10 volt sturing. De motor (EBM-PAPST) wordt aangestuurd door een 0-10 volt signaal.
(Helaas is de 0-10 volt regelmodule niet meer leverbaar, maar inmiddels is er een 0-10V module van Qubino die direct 0-10 volt kan aansturen)

Benodigde materialen:
- Z-wave RGBW module van FIBARO
- 0-10 volt regelmodule van ROBBshop
- Z-wave vochtsensor EVR_ST814 van Everspring

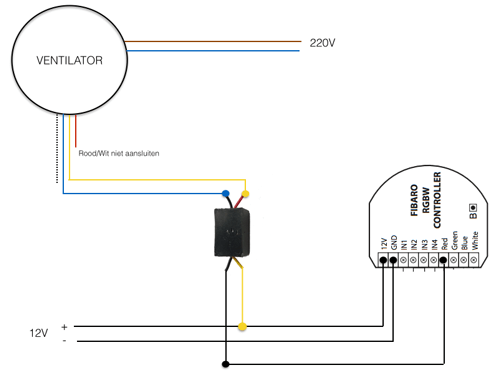

Het aansluitschema voor de Z-wave huisventilatie voorzien van traploze 0-10 volt regeling is al volgt:





Opmerking bij het aansluiten: de witte, blauwe, gele en rode draad zijn reeds aangesloten op het circuitboard. We hebben het nog niet getest, maar we denken dat de RGBW- module parrallel aangesloten kan worden over de gele en blauwe draad.

Een kort demonstratiefilmpje over de werking van de Z-wave badkamerventilatie met de Perilexoptie:



En een voorbeeld van domotica badkamerventilatie op basis van een motor met een 0-10 volt stuursignaal:
