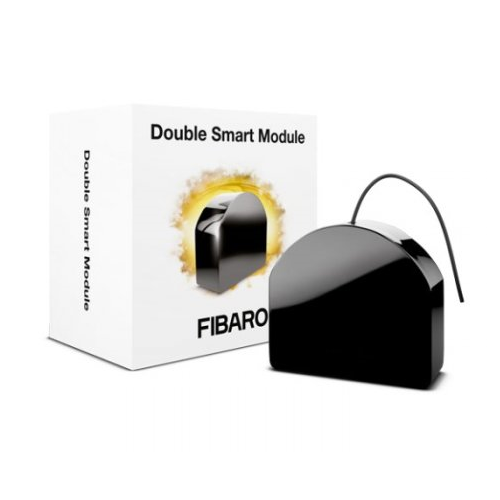

FIBARO Double Smart Module Z-wave Plus

Slimme schakelaar met 2 schakelbare relais uitgangen (potentiaalvrij). Ideaal om bijvoorbeeld je gemotoriseerde garagedeur te domotiseren. Opvolger van de FGS-222. Het is mogelijk om een blokkering in stellen zodat het niet mogelijk is beide uitgangen tegelijk te activeren.

Er is ook een enkele variant beschikbaar.

Lees meer
3draads
Z-wave Plus
SKU: FIB_FGS-224
Merk: FIBARO
3draads
Z-wave Plus

€ 56,95 € 59,99

Op voorraad.
Voor 12:00. besteld, vandaag nog in huis
Waarom Robbshop
  • Standaard 2 jaar garantie
  • Voor 12:00 besteld, vandaag in huis. En anders morgen.
  • Meer dan 3000 positieve beoordelingen
  • 6 dagen per week bereikbaar op +31 73 762 0 762
Works with
  • Zipabox
    Zipabox
  • HomeSeer
    HomeSeer
  • Home Center 3
    Home Center 3
  • Domoticz
    Domoticz
  • Vera
    Vera
  • Home Center Lite
    Home Center Lite

Samenvatting

In het kort

Merk
FIBARO
Artikelnr.
FIB_FGS-224
Installatiegraad
Handigheid Helpt
Protocol

Plus- en minpunten

  • 2 schakelaars voor de prijs van 1
  • Voorzien van relaisfunctie
  • Past ook in je meterkast (optie)
  • Nu met Z-wave plus chip
  • Niet geschikt voor TL verlichting
  • Geen stroommeting
  • Werkt nog niet met Homey

Omschrijving

FIBARO Relays Switch 224 Z-wave plus  | 2 schakelaars voor de prijs van 1.



FIBARO relais inbouwschakelaar is een dubbele Z-wave inbouwschakelaar met relais functie. Je krijgt 2 Z-wave schakelaars voor de prijs van 1!
De module is eenvoudig in te bouwen achter een dubbele schakelaar (zie figuur onder) in een inbouwdoos van 50mm. Het maximaal te schakelen vermogen per uitgang is 1500Watt. Met deze DINrail module van Eutonomy past hij ook in je meterkast.

Er is ook een dubbele module met stroommeting en zonder relaisfunctie. Klik hier voor uitleg over de relaisfunctie. Voor een overzicht van alle modules klik je hier.

De combinatie FIBARO basisstation met FIBARO modules heeft als voordeel dat per paramater uitgelegd word waar hij voor dient (FIBARO noemt dit een template). Dit is een voordeel tov de meeste andere merken controllers. Klik hier voor meer informatie over de verschillende merken Z-wave schakelaars.

Domotica Pulsdrukker

Dubbele pulsdrukker

De module schakelt de last en de (puls)schakelaar is word aangesloten op de module. Daarmee kun je zowel via de  bestaande schakelaar als via het Z-wave netwerk (bijvoorbeeld via uw iphone) de aangesloten lamp aan- en uit schakelen.

Advies : Gebruik een pulsdrukker.
Hoewel de module prima samenwerkt met een bistabiele (1) wandschakelaar is het beter om een pulsdrukker (2) te gebruiken. Deze werkt namelijk altijd op dezelfde manier , terwijl een 'gewone' schakelaar van richting wisselt wanneer je via het Z-wave de lamp schakelt. De schakelaar kan immers niet vanzelf omschakelen.

Deze module is ontworpen voor een 3 draadsysteem en heeft daarom een neutrale (blauwe) draad in de inbouwdoos nodig!
Wanneer er geen neutrale blauwe draad aanwezig is in de inbouwdoos kun je mogelijk beter kiezen voor de FIBARO dimmer. Deze werkt op het 2-draads principe (bruin/live en de de zwarte schakeldraad). De dimmer is zo in te stellen dat hij werkt als een schakelaar.

 Videohandleiding : Inbouw FIBARO schakelmodule.



  Videohandleiding : Toevoegen van FIBARO schakelmodule.

Mogelijkheden

De FIBARO Z-wave module werkt als het ware als een relais. Je kunt met deze Z-wave module  potentiaalvrije contacten en andere spanningen (bijvoorbeeld een 12v contact) schakelen. De module zelf dient echter altijd te worden aangesloten op 230V. Verder kun je via een Z-wave basisstation (bijvoorbeeld de HomeCenter2 een groot aantal variabelen instellen. Denk hierbij aan het instellen voor gebruik puls/bistabiele schakelaars). Je kunt ook via associatie (direct onderling communiceren van de Z-wave modules) meerdere modules laten reageren wanneer u de knoppen van de schakelaar bekrachtigd.

Toepassingen

De Z-wave inbouwmodules van FIBARO hebben veel toepassingsgebieden. Een mooi voorbeeld is de toepassing als Z-wave beregeningssysteem/ Z-wave waterkraan.

Video : Voorbeeld van domotica beregeningssysteem

Een ander voorbeeld is de Z-wave garage deur. Door de Z-wave module parallel over de drukknop van je automatische garagedeur te monteren maak je een automatische garagedeur.

Parameter instellingen Vera:

Allereerst een video over hoe u in de Vera de paramaters van de FIBARO module instelt:

De FIBARO modules zitten vol mogelijkheden, door de parameters in uw module te wijzigen kun je een aantal handige functies aanpassen.
Hier een overzicht van de in te stellen parameters:

Parameter instellingen:

Parameter no. 1 - Activateren / deactivateren alle functies ALLES AAN / ALLES UIT. Standaard 255

Opties voor de parameter 1  255, 0, 1, 2
Beschikbare configuratie parameters:
255 - ALLES AAN active, ALLES UIT active
0 - ALES AAN is niet actief, ALLES UIT is niet actief
1 - ALLES AAN is niet actief, ALLES UIT is actief
2 - ALLES AAN actief,  ALLES UIT is niet actief

Parameter no. 3 - Automatisch uitschakelen na ingestelde tijd

Standaard waarde 0
Beschikbare configuratie parameters:
0 - Auto OFF Ingeschakeld 1 - Auto OFF uitgeschakeld.



Parameter no. 4 - Tijd nadat de schakelaar automatisch uitschakelt.

Standaard waarde 20 (200 ms)
Beschikbare configuratie parameters:
[1- 255] (10ms – 2,5s) Tijd waarna de schakelaar automatisch uitgeschakeld word.

Parameter no. 6 - Separation of association sending for group no. 1 (key no. 1)

Standaard waarde 0
Beschikbare configuratie parameters:
0 - In- en uitschakelen van module resulteerd in het zenden van zelfde commando naar alle ge-associeerde apparaten in groep 1.
1 -Uitschakelen van de module resulteerd in het zenden van een uitschakelcommando naar alle  ge-associeerde apparaten in groep 1. Inschakelen van de module stuurt GEEN commando naar de ge-associeerde modules. Dubbel klikken schakelt de ge-associerde modules wel in (dimmers gaan aan op laatst ingestelde waarde)
2 -Uitschakelen van de module resulteerd in het zenden van een uitschakelcommando naar alle  ge-associeerde apparaten in groep 1. Inschakelen van de module stuurt GEEN commando naar de ge-associeerde modules. Dubbel klikken schakelt de ge-associerde modules wel in (dimmers gaan aan op 100%)

Opmerking : voor het juist werken van parameter no.6 dient u parameter 15 op 1 in te stellen. Dit zorgt ervoor dat dubbel klikken werkt - voor de dimmer en de jaloezieschakelaar.

Parameter no. 13 - Hiermee kan de gebruiker de instellignen voor de bistabiele schakelaar instellen (parameter no. 14)

Standaard waarde 0
Beschikbare parameters:
0 [On / Off] veranderd de sleutel status
1 ON iis actief na het inschakelen van de contacten. Off is actief na het uitschakelen van de contacten.

Parameter no. 14 -Type schakelaar, keuze uit monostabiele [puls] en bi-stabiele schakelaar [aan/uit].

Standaard waarde 1
Beschikbare configuratie parameters:
0 - mono-stabiele schakelaar (pulsdrukker)
1 - bi-stabiele schakelaar (ouderwetse 2 standen schakelaar)
Onze voorkeur gaat uit naar een pulsdrukker (optie 0) omdat de schakelaar dan altijd dezelfde kant op werkt. Een oud type schakelaar (optie 1) schakelt soms omhoog aan en soms omlaag, dit wisselt wanneer u via de controller de lamp aan of uitzet. U kunt dit beschouwen als een hotelschakelaar.

Parameter no. 15 - Bediening van de Dimmer en jaloezieschakelaar.

Standaard waarde 0
Inschakelen van deze optie staat de gebruiker toe om het ligt te dimmer/ de jaloezien te bedienen door associatie van de Dimmer/Jaloezieschakelaar door ingedrukt houden of dubbelklikken van de schakelaar. Dit werkt alleen bij een pulsdrukker (monostabiele schakelaar).

Beschikbare configuratie parameters:
0 - Dimmer/Jaloezie schakelaar is niet actief
1 - Dimmer/Jaloezie schakelaar control is actief

Parameter no. 16 - Opslaan dimmerinstelling bij stroomuitval.

De FIBARO Switch keer terug in de standaard positie na stroomuitval.
Standaard waarde : 1

Beschikbare configuratie parameters:
0 - FIBARO Switch slaat de ingestelde waarde niet op bij stroomuitval. Module start op in 'uit' stand
1 - FIBARO Switch slaat de ingestelde waarde automatisch op bij stroomuitval.

Mogelijkheden om de volgende configuratie parameters aan te passen [30-33]

0 - DEACTIVATIE             - De module reageerd niet op op alarm data frames
1 - ALARM RELAIS AAN - De module gaat aan na alarmdetectie
2 - ALARM RELAIS UIT   - De module schakeld uit na een alarmdetectie
3 - ALARM AAN/UIT        - De module gaat beurtelings aan en uit  wanneer er een alarmmelding is (10 minuten)

Parameter no. 30 - Algemeen Alarm, Ingesteld voor schakelaar no.1

Standaard waarde  3[byte] ALARM KNIPPEREN

Parameter no. 31 - Overstromingsalarm voor water, Ingesteld voor schakelaar no.1

Standaard waarde 2[byte] ALARM RELAY OFF



Parameter no. 32 - ROOK, CO, CO2 Alarm. Ingesteld voor schakelaar no. 1

Standaard waarde 3[byte] ALARM KNIPPEREN



Parameter no. 33 - Temperature Alarm, Ingesteld voor schakelaar no. 1

Standaard waarde 1[byte] ALARM SCHAKELAAR AAN



Parameter no. 39 - Active alarm time

Standaard waarde 600
Beschikbare parameter instellingen: [1-65535][ms]

ROBB's advies

2 slimme schakelaars met Z-wave voor de prijs van 1! Maximale belasting per uitgang is 1500Watt. Het is mogelijk de module in stellen zodat er altijd maximaal uitgang geactiveerd is.

Reviews

Plaats als eerste een review!

Geef een beoordeling

Deel uw ervaringen met het product met andere klanten.


Alternatieven

FIBARO Double Switch 2 Z-Wave Plus 2x1500W
Dubbele inbouwschakelaar met Z-wave plus. Plaatse de slimme schakelaar achter...
Gratis verzending in NL,
Z-wave Plus

€ 52,50 € 59,95

Voor 12 u. besteld,
vandaag nog in huis.

Volledige Specificaties

Algemeen

Werkt met
Zipabox, HomeSeer, Home Center 3, Domoticz, Vera, Home Center Lite
Aantal schakelaars
2
Scene aansturing
No
Aansluiting
3 draads systeem
Uitvoering
Inbouw
Protocol
Z-wave Plus
Kleur
Zwart
Maximaal Wattage
1500

Handleiding

Download hier de handleiding(en):
