Kallox Elektrische Gordijnrail 4/6 Meter

Elektrische gordijnrail tot 6.14meter lengte. Eenvoudig koppelbaar met domoticasysteem zodat je hem altijd en overal kan bedienen. Gordijnpakket kan links, rechts of middensluitend gemonteerd worden. Verkrijgbaar in 2 lengtes tot max 6.14 meter. Maak de rail zelf op de juiste lengte. Motor kan links of rechts gemonteerd worden. Gewicht gordijnen max.15kg. We hebben ook een slimme gordijnmotor die op je bestaande gordijnrails past.

Lees meer
InfraRood
SKU: KAL_GORDIJN
Merk: Kallox
InfraRood

€ 0,00

Kies de gewenste lengte en het aantal
Verplicht

Kies de gewenste lengte en het aantal

Kallox Elektrische Gordijnrail 1.14-4.14m
Kallox Elektrische Gordijnrail 1.14-6.14m
Z-wave Bediening

Z-wave Bediening

FIBARO Relais Z-Wave 2x1500W Inbouw EOL
Qubino Roller Shutter DC 12/24V Z-Wave
Budget Domotica - 433Mhz

Budget Domotica - 433Mhz

Klik-Aan-Klik-Uit Zonwering Schakelaar 433mhz
Geen zin om te knutselen? (module los bestellen)

Geen zin om te knutselen? (module los bestellen)

Assemblagegordijn Domotica Module
Extra runnertjes nodig? (per 10 verpakt)

Extra runnertjes nodig? (per 10 verpakt)

Runners CL200T systeem
Waarom Robbshop
  • Standaard 2 jaar garantie
  • Op werkdagen voor 12:00 besteld, vandaag in huis.
  • Meer dan 3000 positieve beoordelingen
  • Smart home service, kennis en advies
  • 6 dagen per week bereikbaar op +31 73 762 0 762
Works with
  • Homey
    Homey
  • Zipabox
    Zipabox
  • Home Center 3
    Home Center 3
  • Vera
    Vera
  • Home Center Lite
    Home Center Lite
  • Gerelateerde producten
  • Samenvatting
  • Reviews
  • Alternatieven
  • Specificaties & Handleiding
  • Meer van dit merk

Samenvatting

In het kort
Merk
Kallox
Artikelnr.
KAL_GORDIJN
Installatiegraad
Enige kennis nodig
Protocol
InfraRood
Plus- en minpunten
+
Aantrekkelijk geprijsd elektrisch gordijnsysteem
+
Links, rechts of middensluitend
-
Geen slow start/stop functie
-
Hoorbare motor
-
Alleen statusmelding na aanpassing motor
-
Geen bochten mogelijk
Omschrijving

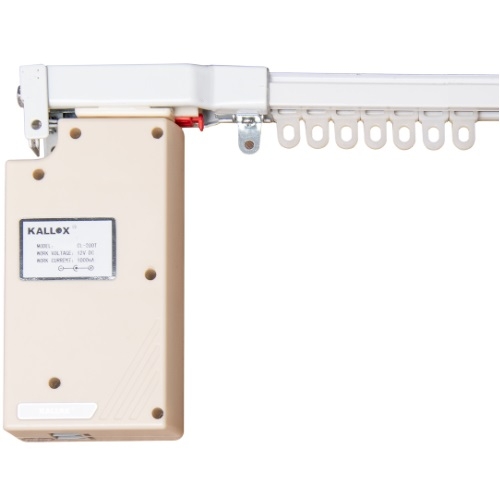

Elektrische Gordijnrail Kallox | Doe-het-Zelf versie

Elektrisch gordijnrailsysteem op basis van het Kallox gordijnsysteem met motor. DHZ gordijnsysteem die je zelf kunt monteren. Met een apart aan te schaffen domotica module koppel je hem in een handomdraai aan je (Z-wave) domotica systeem. En met deze module koppel je hem aan je 433Mhz systeem. Zie daarvoor het slimme gordijn project. De gordijnen kunnen zowel links, rechts als midddensluitend gemonteerd worden.

Het verschil met duurdere systemen als Forest shuttle zit hem met name in het onbreken van een slow-start/stop functie en een draadloze ontvanger in de motor. Verder maakt dit systeem gebruik van een stalen transportkabel die duidelijk meer geluid maakt dan de carbon riem die Forest gebruikt.

Let op :
- Koppelen aan je domoticasysteem gebeurd met een dubbele relaisschakelaar en dus niet met een rolluikmodule!
- Je krijgt geen status-melding over de positie van het gordijn! Dat kan als je de motor ombouwt volgens dit project.

Dit elektrische gordijnsysteem heeft standaard een infrarood afstandsbediening. Om het gordijnsysteem aan je domotica systeem te koppelen dien je een slimme module aant te sluiten op de bijgeleverde aansluitkabel van het gordijn.
Dat kan op  2 manieren:

1) Een slimme schakelmodule met relais functie.
De relais functie is nodig omdat het gordijn via een 12V schakelaar bedient wordt. Door deze schakelaar te vervangen door een slimme relais module. Hiermee kunnen we een open of dichtpuls sturen vanuit je (Z-wave) domotica systeem.

Voorwaarde is dat de slimme module een puls genereerd (en niet aan blijft staan). Dit kun je doen door een scene te maken die de module na 1 seconde uitzet nadat hij is ingeschakeld. De meeste slimme module hebben echter een 'auto relais off' functie. De module schakelt dan intern na een korte tijd weer uit. De Fibaro en Qubino modules beschikken in ieder geval over deze functie. (Zie de video verderop).

Verschil met een rolluikmodule.
Omdat we niet de aandrijving van de motor zelf aansturen, maar feitelijk een puls geven aan de ingebouwde elektronica van de  rolluikmotor, kunnen we geen rolluikmodule gebruiken.
Hierdoor kunnen we ook geen positiebepaling doen. Wil je dit wel doen dan kan dat ook. Volg daarvoor de stappen van dit project.

 2) Besturing van de motor vervangen door een slimme rolluikmodule 12-24V
Wanneer je meer wilt dan alleen maar open-dicht commandos geven, dan kun je ook de ingebouwde motorbesturing vervangen door een slimme rolluikmodule van in dit geval Qubino. Qubino is op dit moment de enige die een 12-24V rolluikmodule heeft. Hoe je dat doet leggen we uit in deel 2 van het slimme-elektrische-gordijn-project uit. Het is wel wat ingrijpender, maar het resultaat is dat je wel terugkoppeling krijgt over de status van het gordijn.

Video : Montage van de elektriische gordijnrail

Wanneer na het monteren de motor niet stopt dan dien je de staalkabel strakker af te stellen. De motor slaat namelijk af op weerstand. Als die niet genoeg is dan slaat deze niet af.

Eigenschappen:
- Gordijnrail is zelf op lengte te maken tussen 1,14mtr. en 6,14 mtr
- Stopt automatisch wanneer het gordijn geheel gesloten of geopend is.
- Gordijnen zijn met de hand te openen en te sluiten.
- Veilig en betrouwbaar; ontworpen met 12VDC adapter met Europees CE keurmerk.
- Open/dicht vanuit het midden, links of rechts mogelijk
- Gordijnrail kan eenvoudig ingekort worden.
- Inclusief bevestigingsmateriaal (wand/plafondmontage)

Technische specificaties
- Ingangsvoltage: 220V/50Hz.
- Uitgangsvoltage: 12VDC.
- Opgenomen vermogen: 120W
- Stand-by vermogen: 0,1W
- Maximum gewicht gordijnstof: 15Kg voor de 4,14 meter versie en 20Kg voor de 6,14meter versie
- Gebruiksuren motor minimaal 1000 uur.
- Afmeting rail 22x16mm (bxh).
- Afmeting motor 150x90x45mm (hxbxd).

Wat zit er in de verpakking:
- Eén infrarood afstandsbediening (type mini).
- Bedraad bediengspaneel.
- Eén motor.
- 12VDC 1A adapter.
- Eén basisrail lengte 1.14mtr.
- inclusief (3 of 5) verlengrail's lengte 1mtr per stuk.
- +/-38 losse runners,
- Montage beugels.
- Montage handleiding in het Nederlands.

Z-wave aansturing van de motor:
De eenvoudigste optie is optie 1. Je sluit een domotica module aan volgens onderstaande kleurcodering en off-you-go. Je kunt ook de meer geavanceerdere oplossing kiezen.

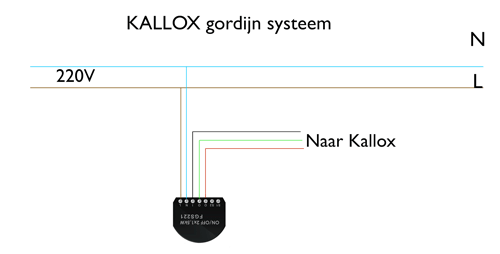

Aansluitschema kalot gordijnsysteem met FIBARO schakelaar

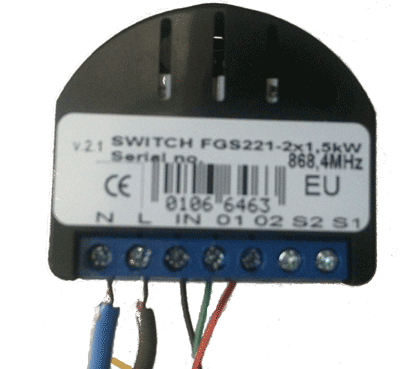

FIBARO 2x1,5kw module aansluiten op Kallox Z-wave gordijn

N - Neutraal (voeding van de module)
L -  Live (voeding van de module)

IN - Zwarte draad van het rolgordijn
O1 - Groen (Uitgang 1)
O2 - Rood (Uitgang 2)

De gele draad word niet aangesloten, indien u een extra module monteerd dan is het mogelijk, door de gele draad te schakelen tegen de Zwarte draad, om het gordijn te stoppen.

Opmerking : Stel de uitgang van de FIBARO op auto-relais off (parameter 4 en parameter 5).

Uitleg over instellen van de parameters in de Vera controller (UI5)

Toon meer
ROBB's advies
Aantrekkelijk geprijsd elektrische gordijnrail. En als je een beetje handig bent en één van onze gordijnprojecten volgt kun je voor niet al te veel geld je gordijnen bedienen met je domotica controller. Cool toch? En als je geen zin hebt kunnen wij hem ook voorbereiden. Hoef je m alleen nog maar op te hangen. Zo doen we dat bij ROBBshop.

Reviews

7 van 7 beoordelingen

3.57 van 5 Sterren


0%

57%

43%

0%

0%


Geef een beoordeling

Deel jouw ervaringen met het product met andere klanten.


March 22, 2017 05:32

Goed product

Werkt goed, motor maakt geluid maar niet storend. Installatie beschrijving kan echt veel beter, je moet bv goed opletten dat je de staal kabels niet kruist, dat de afstand tussen de motor en de muur toch gauw een 2 centimeter moet zijn. Een midden sluiting vergt wat afstellen, het spannen van de kabels nadien om de stop stand vast te leggen staat niet duidelijk beschreven. Op internet kan je gelukkig meerdere filmpjes vinden wat en hoe ook al zijn die ook niet allenmaal duidelijk dus meerdere bekijken. Het aansluiten op de Fibaro moest ik met de gele draad doen de groene draad was bij mij de stop draad. Verder werkt het perfect en ben ik er erg blij mee nu op afstand mijn gordijnen openen en sluiten.

January 29, 2018 15:40

2e rails was simpel

De 2e rails ging al veel makkelijker dan de 1e. Het is handiger om de rails stuk voor stuk te hangen (zie YouTube) en als je er dan voor zorgt dat de draden niet kruisen dan gaat het in 1 keer goed. Aansluiten aan de Fibaro was heel eenvoudig.

September 6, 2018 07:56

Prima product

Ik vind het een prima product en werkt goed. De installatie handleiding is niet heel duidelijk en je zal eerst even goed moeten kijken en puzzelen hoe het bedacht is. Als je het eenmaal door hebt gaat het snel. In één dag heb ik drie op maat gemaakt en opgehangen. De motor maakt vrij veel herrie, zeker als je hem op een houten plafond schroeft. Maar stillere alternatieven zijn aanzienlijk duurder dus dit doet niet af aan dit product. Aangezien de motor maar een paar seconde per dag loopt kan ik daar prima mee leven :). Zelf heb ik er drie besteld, van één is na een paar maanden de motor stuk gegaan. Het omwisselen voor een nieuwe motor (de gemonteerde rails laten hangen) ging bij ROBBshop snel en prettig! Prima service. En prima product! Ik gebruik gewoon de bijgeleverde afstandsbediening maar omdat er een kabel bijgeleverd wordt waar je alle signalen (open/dicht/stop/...) zelf mee kan aansluiten is vrijwel alles wat je wilt (zelf) te maken.

May 26, 2017 18:56

Niet perfect maar wel tevreden

De klemmen voor de raildelen klemmen niet, hierdoor moet je tijdens transport er op letten dat deze niet verschuiven waardoor de rail kan knikken. Ook is hierdoor niet automatisch de raildelen ten opzichte van elkaar goed uitgelijnd. Wij moesten bij twee klemmen de rails iets opzij tikken omdat de motor stopte als er een ophanging bij een klem bleef hangen. Er wordt geen uitleg meegeleverd welke kleur draden welke functie heeft en hoe deze op het relais aangesloten moeten worden. Dit hebben we zelf uit moeten dokteren. Ondanks dat zijn we toch tevreden over de aanschaf. We wisten van tevoren dat de motor geluid maakte (zelf ervaren bij een bezoek aan de winkel), maar dat stoort ons niet. We hebben wel de gaatjes in de ophangingen iets moeten uitboren want deze waren te kleine voor de haken die in onze gordijnen zitten.

October 7, 2017 09:30

Houtje-Touwtje

Het heeft wat moeite en creativiteit gekost, maar alles werkt... Op maat maken van de rail en het netjes inleggen van de kabel viel dan nog wel mee, hoewel de handleiding niet heel erg behulpzaam was. Met tie-wraps vastzetten van de motor aan de rail was vervolgens noodzakelijk omdat het eigen gewicht ervoor zorgt dat de aandrijving niet meer pakt. Het klemmetje van de bijgeleverde besturingsdraad brak direct al af, dus ook daar een creatieve oplossing voor moeten verzinnen. Omdraaien van de middenrunner om het ene gordijn voor (in plaats van achter) de andere te laten sluiten kan niet zomaar, van de 3 schroefjes kunnen er door een onnodig palletje maar 2 gebruikt worden. Maar allemaal door een handige knutselaar op te lossen. Het op de juiste spanning brengen voor de automatische start-stop was echter een onoverkomelijke hindernis. Zonder gordijn lukte het nog wel om de juiste spanning te vinden, maar toen hij eenmaal hing met geen mogelijkheid meer. Het relais heeft maar 2 uitgangen, dus open en dicht en niet voor stop. Opgelost door het relais voor open/dicht te gebruiken en een z-wave tussenstekker voor de stop. Gewoon de stroom erop, open of sluit gordijn en de stroom er weer af halen. De flow is nu: 1) Stroom aan 2) Na 1 sec. Relais aan 3) Na 2 sec. Relais uit 4) Na 9 sec. stroom uit Was ermee bekend dat het een 'instap'product is, maar dat er zoveel houtje-touwtje oplossingen nodig waren om het aan de praat te krijgen had ik niet verwacht.

August 30, 2018 10:19

Okee

Ik vond de montage erg meevallen t.o.v. de andere recencies. De kwaliteit is prima/goed genoeg voor wat het kost. Wel wat veel herrie inderdaad, maar daar betaal je dan ook een paar honderd euri minder voor.

January 21, 2019 12:33

Leuk experiment

De sturing is redelijk eenvoudig en makkelijk aan te passen en dus over te nemen vanuit je domotica omgeving. Echter mechanisch laat de Kallox nog wel te wensen over. Dat heeft natuurlijk te maken met de prijs maar bij mij slipt de motor zo vaak dat het een beetje frustrerend begint te worden. --> Probeer de kabel wat strakker te zetten, dat voorkomt slippen.

Volledige Specificaties

Algemeen
Werkt met
Homey, Zipabox, Home Center 3, Vera, Home Center Lite
Sluitrichting
Midden, Rechts
Protocol
InfraRood
Smart functies
Gordijnsysteem
Gordijnlengte
0-6.14m
EAN
N/A
