FIBARO dubbele schakelaar

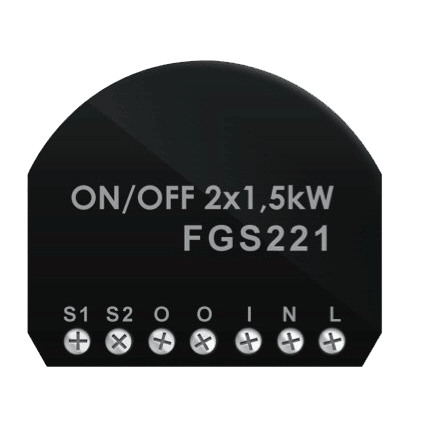

De FIBARO 2x1,5KW (FIBEFGS222) inbouw schakelaar is een dubbelvoudige Z-wave inbouwschakelaar. U krijgt feitelijk 2 Z-wave modules voor de prijs van 1! Deze Z-wave domotica module is ideaal in te bouwen achter een dubbele schakelaar (zie figuur onder) in een inbouwdoos van minimaal 50mm diep. Het maximaal te schakelen vermogen per kanaal is 1500Watt.

* De combinatie FIBARO controller-FIBARO module heeft als voordeel dat per paramater uitgelegd word waar hij voor dient. Dit is een voordeel tov de meeste andere merken controllers. Klik hier voor als u wilt weten welk merk module het beste voor u is.

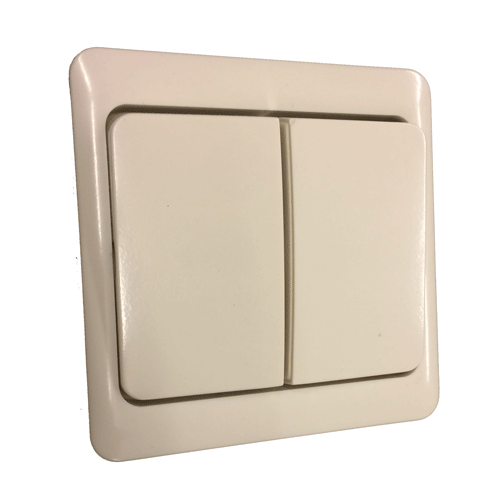

Advies : Probeer bij voorkeur een pulsdrukker te gebruiken (dit is een impulsschakelaar die na indrukken automatisch terugveert naar de 0-positie).

Deze z-wave module maakt het mogelijk twee onafhankelijke inbouw schakelaars draadloos via het Z-Wave signaal of via de bestaande schakelaars te bedienen. Inbouw vind plaats in een inbouwdoos van minimaal 50 mm diep (achter de gewone schakelaar). Deze module vervangt dus niet uw huidige schakelaar maar word er achter geplaatst. Uw bestaande schakelaar is niet meer direct verbonden met de last (bijvoorbeeld een lamp) maar fungeert als invoerapparaat voor de FIBARO inbouwmodule. U kunt nu zowel via de bestaande schakelaar als via een Z-wave commando (bijvoorbeeld via uw iphone) de last aan- of uit schakelen.  Hoewel de module prima samenwerkt met bistabiele (1) wandschakelaar is het aan te raden om een pulsschakelaar (2) te gebruiken. De pulsschakelaar werkt namelijk altijd op dezelfde manier (omhoog aan/ omlaag uit), een bistabiele schakelaar wisselt wanneer u via u iphone de z-wave module bedient. Oftewel, omhoog is niet altijd meer de Aan stand.  De module werkt met ieder type schakelaar (met of zonder 0-positie), zolang er maar ruimte is in de inbouwdoos achter de schakelaar. Met een inbouwdiepte van slechts 15 mm past deze module bijna achter iedere schakelaar of stopcontact!

(1) Dit is een wandschakelaar die 2 standen heeft : omhoog of omlaag. De schakelaar behoudt de gekozen positie.
(2) Een pulsschakelaar is een type schakelaar dat via een veermechanisme altijd terugkeert naar zijn nulpositie.Let op er zijn verschillende versies. Het dient een echt pulsdrukker te zijn die alleen contact maakt zolang hij ingedrukt word.

De FIBARO 2x1,5kwh Z-wave inbouwmodule is ontworpen voor een 3 draadsysteem en heeft een neutrale (blauwe) draad in de inbouwdoos nodig! Wanneer er geen neutrale blauwe draad aanwezig is in de inbouwdoos kunt u mogelijk kiezen voor de FIBARO dimmer. Deze werkt op het 2-draads principe (bruin/live en de de zwarte schakeldraad).

 Videohandleiding : Inbouw FIBARO schakelmodule.

  Videohandleiding : Toevoegen van FIBARO schakelmodule.

Mogelijkheden

De FIBARO z-wave schakelaar werkt als het ware als een relais. U kunt met deze z-wave module dus potentiaalvrije contacten en andere spanningen (bijvoorbeel een 12v contact) schakelen. De module zelf dient echter altijd te worden aangesloten op 230V. Verder kunt u via een z-wave controller (bijvoorbeeld de HomeCenter2 een groot aantal variabelen instellen. Denk hierbij aan het instellen voor gebruik puls/bistabiele schakelaars). U kunt ook via associatie (direct onderling communiceren van de z-wave modules) meerdere modules laten reageren wanneer u de knoppen van de schakelaar bekrachtigd.

Toepassingen

De Z-wave inbouwmodules van FIBARO hebben veel toepassingsgebieden. Een mooi voorbeeld is de toepassing als Z-wave beregeningssysteem/ Z-wave waterkraan.


Video : voorbeeld van domotica beregeningssysteem

Een ander voorbeeld is de Z-wave garage deur. Door de Zwave module parallel over de drukknop van uw automatische garage deur te monteren creeert u een automatische garagedeur.

Parameter instellingen Vera:

Allereerst een video over hoe u in de Vera de paramaters van de FIBARO module instelt:

De FIBARO modules zitten vol mogelijkheden, door de parameters in uw module te wijzigen kunt u een aantal handige functies aanpassen.
Hier een overzicht van de in te stellen parameters:
