Fibaro Relais Z-Wave 2500w Inbouw Eol

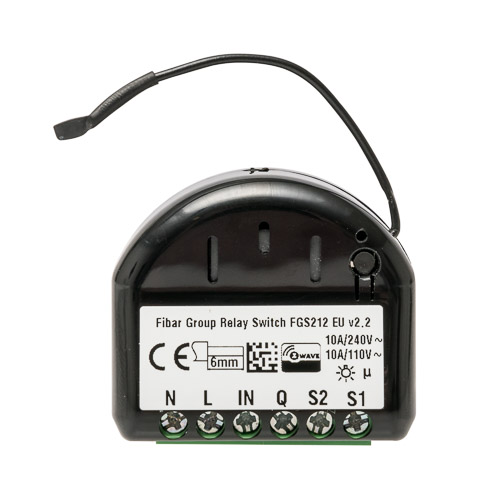

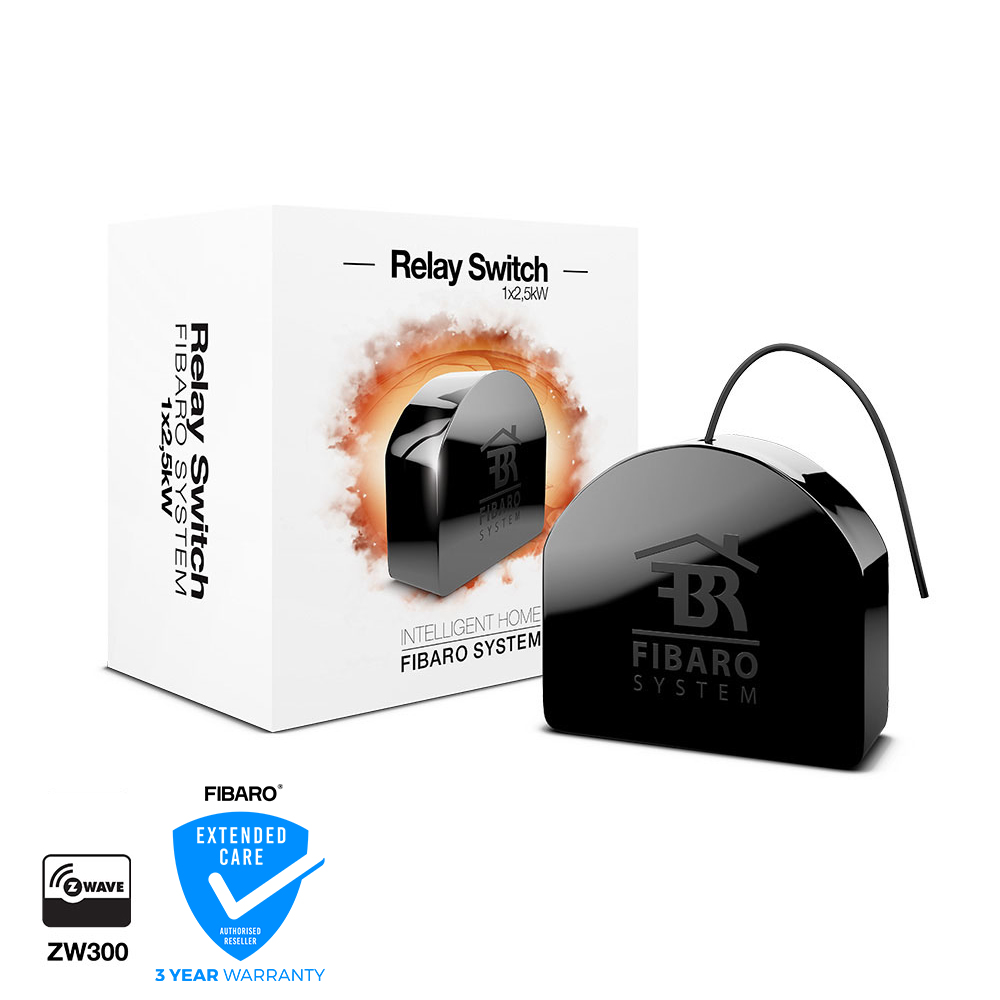

FIBARO | enkelvoudige Z-wave schakelaar met relais-functie

Deze FIBARO inbouwlmodule maakt het mogelijk een aangesloten apparaat (bijvoorbeeld een lamp) van maximaal 2500Watt, zowel draadloos via Z-Wave als via de bestaande schakelaar te bedienen. Omdat het een relais is kun je in principe ieder voltage schakelen, van potentiaalvrij tot 12V gelijkspanning of 230V wisselspanning. Je kunt zelfs je garagedeur ermee bedienen. Inbouw vind plaats in een inbouwdoos achter de bestaande schakelaar. Wij adviseren om een pulsdrukkert  te gebruiken (schakelaar die terugveert naar de 0 positie).  De meeste fabrikanten leveren los pulsdrukker binnenwerk, waardoor u geen compleet nieuw schakelaar hoeft te kopen. Indien je gebruik maakt van een pulsdrukker dan dien je parameter 14 aan te passen (zie onder).

Naast deze enkele relais schakelaar zonder stroommeting is er ook een module met stroommeting zonder relaisfunctie. Klik hier voor uitleg over de relaisfunctie.
Met deze DINrail module past hij ook in je meterkast.

* De combinatie FIBARO controller-FIBARO modules heeft als voordeel dat per paramater uitgelegd word waar hij voor dient. Dit is een voordeel tov de meeste andere merken controllers. Klik hier voor als je wilt weten welk merk module het beste voor je is.

Bij het gebruik van deze Z-wave module is de huidige schakelaar is niet meer direct verbonden met de last (bijvoorbeeld een lamp) maar fungeert als invoerapparaat voor de Insert Switch. Deze oplossing werkt met ieder type schakelaar (met of zonder 0-positie), zolang er maar ruimte is in de inbouwdoos achter de schakelaar.

Inbouwdiepte 15 mm (past in iedere inbouwdoos van 50 mm of dieper).

Toepassings voorbeelden : Achter een stopcontact (wandcontactdoos), als pulsrelais om van een automatische garagedeur opener een domotica garage deur te maken.

De Z-wave inbouwschakelaar is ontworpen voor een 3 draads-systeem en heeft een neutrale draad in de inbouwdoos nodig.
Een FIBARO module werkt het mooiste samen met een FIBARO basisstation (Home Center 2 of Home Center Lite).

 Videohandleiding : Inbouw FIBARO schakelmodule.

  Videohandleiding : Toevoegen van FIBARO schakelmodule.

Parameter instellingen:

Parameter no. 1 - Activateren / deactivateren alle functies ALLES AAN / ALLES UIT. Standaard 255
Opties voor de parameter 1  255, 0, 1, 2
Beschikbare configuratie parameters:
255 - ALLES AAN active, ALLES UIT active
0 - ALES AAN is niet actief, ALLES UIT is niet actief
1 - ALLES AAN is niet actief, ALLES UIT is actief
2 - ALLES AAN actief,  ALLES UIT is niet actief

Parameter no. 3 - Automatisch uitschakelen na ingestelde tijd
Standaard waarde 0

Beschikbare configuratie parameters:

0 - Auto OFF Ingeschakeld
1 - Auto OFF uitgeschakeld.


Parameter no. 4 - Tijd nadat de schakelaar automatisch uitschakelt.
Standaard waarde 20 (200 ms)

Beschikbare configuratie parameters:
[1- 255] (10ms – 2,5s)
Tijd waarna de schakelaar automatisch uitgeschakeld word.

Parameter no. 6 - Separation of association sending for group no. 1 (key no. 1)

Standaard waarde 0

Beschikbare configuratie parameters:

0 - In- en uitschakelen van module resulteerd in het zenden van zelfde commando naar alle ge-associeerde apparaten in groep 1.

1 - Uitschakelen van de module resulteerd in het zenden van een uitschakelcommando naar alle  ge-associeerde apparaten in groep 1.
     Inschakelen van de module stuurt GEEN commando naar de ge-associeerde modules. Dubbel klikken schakelt de ge-associerde modules wel in (dimmers gaan aan op
    laatst ingestelde waarde)
2 -Uitschakelen van de module resulteerd in het zenden van een uitschakelcommando naar alle  ge-associeerde apparaten in groep 1. Inschakelen van de module stuurt GEEN commando naar de ge-associeerde modules. Dubbel klikken schakelt de ge-associerde modules wel in (dimmers gaan aan op 100%)

Opmerking : voor het juist werken van parameter no.6 dient u parameter 15 op 1 in te stellen. Dit zorgt ervoor dat dubbel klikken werkt - voor de dimmer en de jaloezieschakelaar.

Parameter no. 13 - Deze functie staat gebruiker toe om schakelaarmodus te wijzigen (parameter no. 14)
Standaard waarde 0

Beschikbare parameters:

0 [Aan / Uit] Wisselt de status.

1 AAN is actiief na het sluiten van de contacten. UIT is actief na het openen van de contacten

Parameter no. 14 -Type schakelaar, keuze uit monostabiele [puls] en bi-stabiele schakelaar [aan/uit].
standaard waarde 1

Beschikbare configuratie parameters:

0 - mono-stabiele schakelaar (pulsdrukker)

1 - bi-stabiele schakelaar (ouderwetse 2 standen schakelaar)

Onze voorkeur gaat uit naar een pulsdrukker (optie 0) omdat de schakelaar dan altijd dezelfde kant op werkt. Een oud type schakelaar (optie 1) schakelt soms omhoog aan en soms omlaag, dit wisselt wanneer u via de controller de lamp aan of uitzet. U kunt dit beschouwen als een hotelschakelaar.

Parameter no. 15 - Bediening van de Dimmer en jaloezieschakelaar.
Standaard waarde 0

Inschakelen van deze optie staat de gebruiker toe om het ligt te dimmer/ de jaloezien te bedienen door associatie van de Dimmer/Jaloezieschakelaar door ingedrukt houden of dubbelklikken van de schakelaar. Dit werkt alleen bij een pulsdrukker (monostabiele schakelaar).
Beschikbare configuratie parameters:

0 - Dimmer/Jaloezie schakelaar is niet actief

1 - Dimmer/Jaloezie schakelaar bediening is actief

Parameter no. 16 - Opslaan dimmerinstelling bij stroomuitval.
De FIBARO schakelaar keer terug in de standaard positie na stroomuitval.

Standaard waarde : 1
Beschikbare configuratie parameters:

0 - FIBARO schakelaar slaat de ingestelde waarde niet op bij stroomuitval. Module start op in 'uit' stand

1 - FIBARO schakelaar slaat de ingestelde waarde automatisch op bij stroomuitval.

Mogelijkheden om de volgende configuratie parameters aan te passen [30-33]

0 - DEACTIVATIE
- De module reageerd niet op op alarm data frames


1- ALARM RELAY AAN
- De module gaat aan na alarmdetectie

2 - ALARM RELAY UIT
- De module schakeld uit na een alarmdetectie

3 - ALARM AAN/UIT
- De module gaat beurtelings aan en uit  wanneer er een alarmmelding is (10 minuten)

Parameter no. 30 - Algemeen Alarm, Ingesteld voor schakelaar no.1
Standaard waarde  3[byte] ALARM FLASHING

Parameter no. 31 - Overstromingsalarm voor water, Ingesteld voor schakelaar no.1
default value 2[byte] ALARM RELAY OFF

Parameter no. 32 - ROOK, CO, CO2 Alarm. Ingesteld voor schakelaar no. 1
standaard waarde 3[byte] ALARM KNIPPEREN

Parameter no. 33 - Temperature Alarm, Ingesteld voor schakelaar no. 1
standaard waarde 1[byte] ALARM SCHAKELAAR AAN

Parameter no. 39 - Active alarm time
standaard waarde 600

Beschikbare parameter instellingen: [1-65535][ms]
