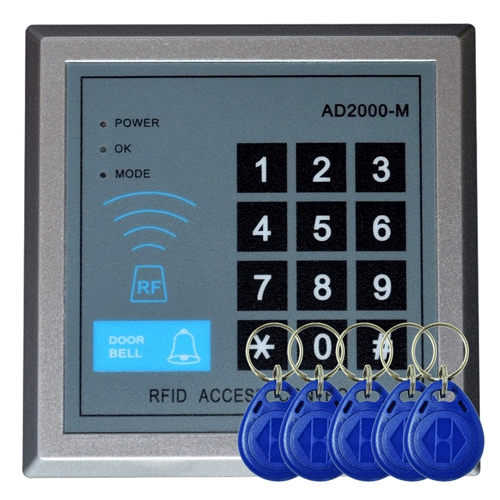

ROBB Smarrt Alarm Keypad K2000
Z-wave keypad met 5 RFID ...

€ 39,99

Z-wave codepaneel | Zelf een slim toegangspaneel maken

Een Z-wave systeem als alarmsysteem: dat werkt prima. Als je een domoticacontroller hebt met een aantal Z-wave bewegingssensoren of raam/deur-sensoren dan is een alarmsysteem zo gemaakt. Het ontbrak echter nog wel aan een codepaneel om het alarm in en uit te schakelen. Wij hebben even zitten solderen, en voilà: het ROBBshop alarmpaneel is er! (Of toegangspaneel, zo mag je het ook noemen.)

Het wordt geleverd als doe het zelf bouwpakket, dus je dient hem zelf te solderen. Eer van je werk heet dat...

Om het standaard codepaneel slim te maken, gebruiken we een FIBARO universele binaire sensor. De sensor heeft twee ingangen die een melding geven naar de controller als ze bekrachtigd worden. Als je op het paneel de juiste pincode invult of de tag ervoor houdt, wordt er vier seconden een relais ingeschakeld. Wanneer je de bel indrukt gebeurt hetzelfde, dan wordt het belrelais ingeschakeld.
Om een en ander goed te laten werken, gebruiken we de belfunctie om het alarm in te schakelen en het relais van de codefunctie om het alarm uit te schakelen.
Let op dat je bij het instellen van de FIBARO binaire sensor beide ingangen wijzigt van 'normal closed' naar 'normal open'.

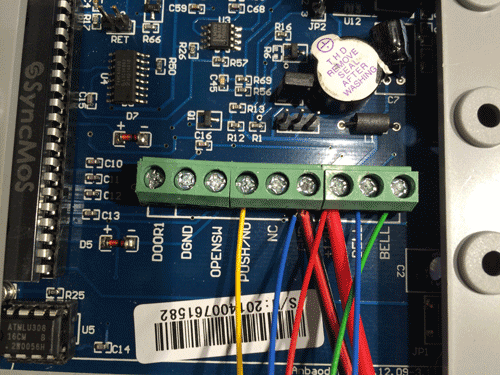

Aansluitschema van de binaire sensor op het paneel met 9 ingangen:

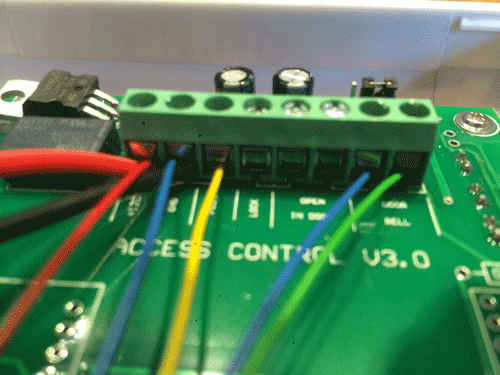

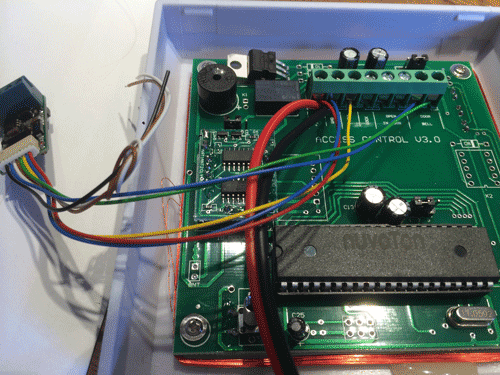

 Aansluitschema voor het model met 8 ingangen:

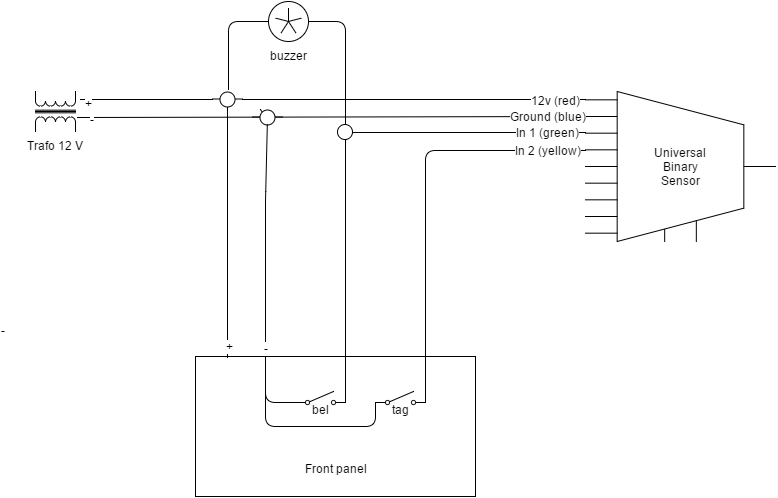

Een heel aardige klant (dank je wel Dirk Jan!) maakte een mooi aansluitschema voor de FIBARO binaire sensor:

Schema FIBARO codepaneel
