De Qubino mosfet dimmer via een tweedraadssysteem bedienen

De Qubino dimmer maakt gebruik van de mosfet-technologie. Hierdoor is ie beter geschikt om dimbare (laagspannings-) ledlampen te dimmen dan de FIBARO dimmer module. Nadeel is echter dat de Qubino dimmer alleen maar werkt op het driedraads principe.

De FIBARO dimmer werkt ook met een tweedraads oplossing; de meeste inbouwdozen hebben ook een tweedraads aansluiting (zwart/bruin en geen blauw). Als je de blauwe N-draad niet bij de schakelaar kunt krijgen, dan kun je de volgende oplossing toepassen:

- Plaats een FIBARO dimmer in de bouwdoos en sluit de bruine draad aan op Live en de zwarte op de N. (Dit is installatietechnisch niet aan te raden maar soms heb je geen andere optie.) Bij de inbouwdoos waar de lamp zit, verbind je de zwarte draad met de blauwe N-draad. Hiermee verbind je de FIBARO dimmer aan het stroomnet.

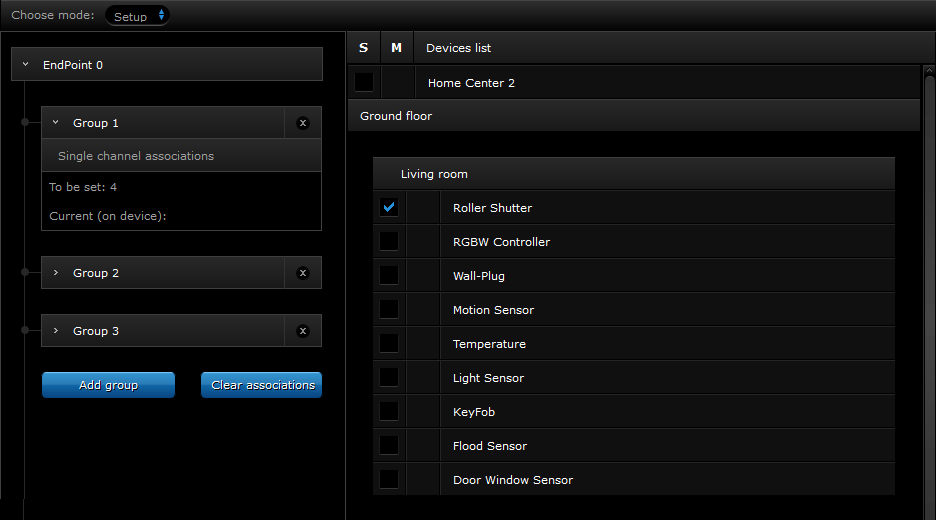

- Maak vervolgens in je controller een associatie aan tussen de FIBARO dimmer en de Qubino dimmer (niet andersom). Dus de group associatie instellen in de FIBARO dimmer (group 1).

-Als laatste kun je het beste een paar instellingen in de Qubino aanpassen, te weten :
Parameter 60 : minimaal dimniveau van de Z-wave dimmer; je kunt hier zelf een waarde kiezen (1-99).
Parameter 61 : maximaal dimniveau van de Z-wave dimmer; je kunt hier zelf een waarde kiezen (1-99).
Parameter 65 : tijd die dimmer erover doet om van minimaal naar maximaal dimlevel te gaan.



Aansluitschema Qubino module voor gebruik in een tweedraads oplossing:

De instellingen voor de Qubino dimmer:

Qubino dimmer settings voor 2 draads aansluiting
