Ombouw Danalock



Danalock modificatie

sleutelplan geschikt maken





Een mooi project van onze klant Bert-Jan. Hij heeft het Danalock slot aangepast om en het werkend gemaakt voor zijn bestaande slot.
Het verhaal:

Enige tijd geleden heb ik bij jullie een Danalock v125 gekocht. Omdat ik niet overtuigd was van de kwaliteit van het bijgeleverde slot heb ik de stoute schoenen aan getrokken en mijn bestaande cilinderslot (met draaiknop) aan de binnenzijde uit elkaar gehaald. Het asje waar de draaiknop aan bevestigd was heb ik netjes bijgevijld net zolang tot een van de adapters van Danalock erop paste. Dit was de eerste belangrijke stap om het slot te kunnen installeren met behoud van mijn huidige cilinder. Ik moet eerlijk zeggen, dit viel me niet eens heel veel tegen ;-)

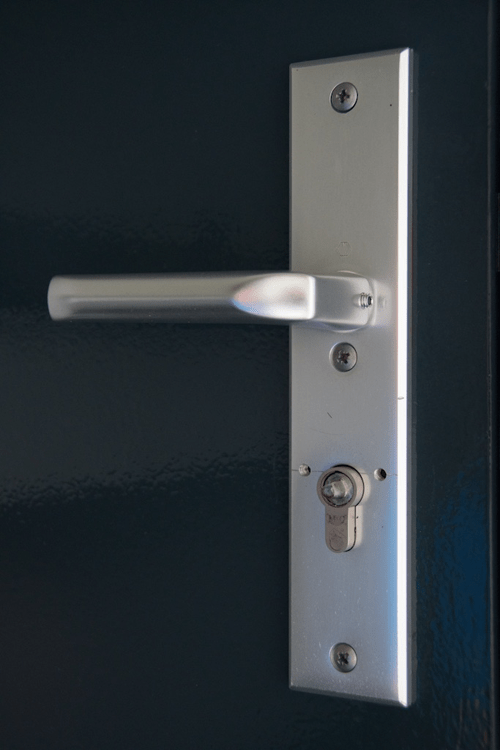

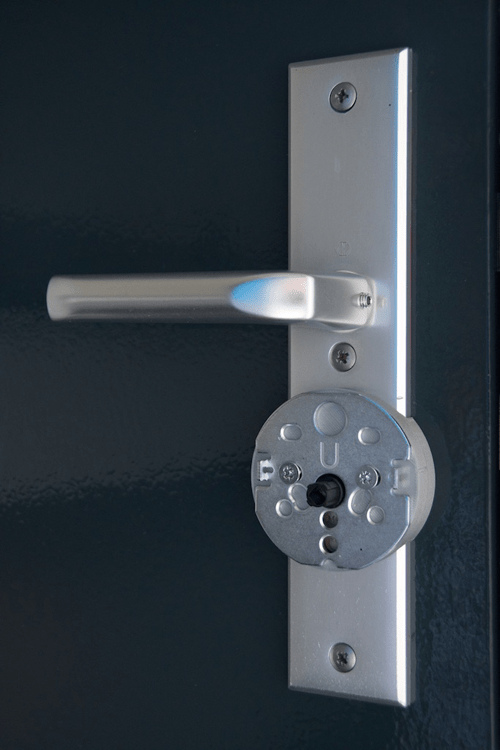

Stap 2 was om de Danalock op een nette manier te bevestigen op mijn deur, of liever gezegd op mijn langwerpige deurschild (modelletje Hoppe, standaard deurschild wat bij 95% van de huidige nieuwbouwhuizen wordt geïnstalleerd). Hiertoe heb ik de gaten van een van bijgeleverde montageplaatjes van Danalock afgetekend op het aluminium beslag en twee gaten geboord waar ik netjes schroefdraad in heb getapt zodat ik het plaatje met twee metaalschroefjes M5 netjes kon monteren…

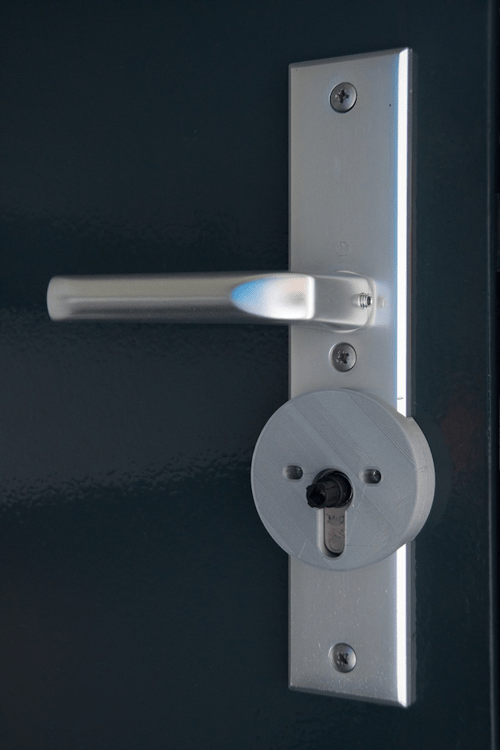

...Dacht ik ;-) Bij montage bleek dat de werkelijkheid er toch net wat anders uit bleek te zien, mijn cilinder stak uit waardoor het metalen plaatje niet netjes strak tegen het aluminium beslag aan kwam te zitten maar er een stuk vanaf. Terug naar de tekentafel waar ik een opvul stukje heb getekend en dit netjes heb uitgeprint, ik heb de luxe dat k een 3D printer heb staan voor wat prototyping doeleinden, die kwam nu wederom uitstekend van pas!

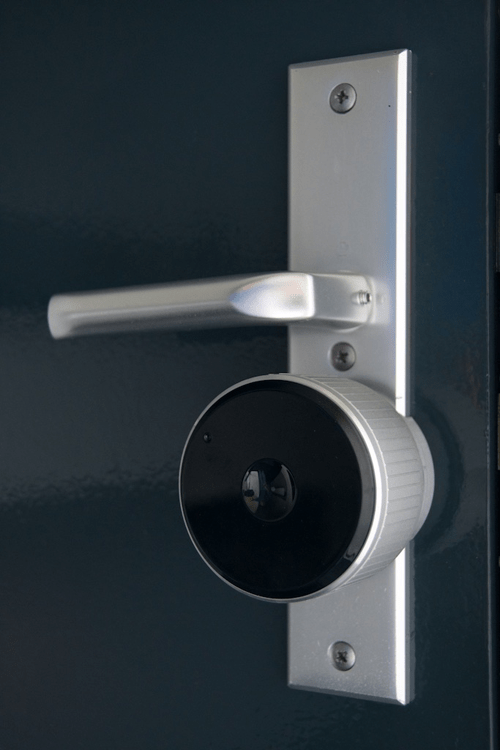

Met behulp van dit passtukje heb ik de Danalock keurig kunnen monteren op mijn bestaande deurbeslag en met mijn bestaande cilinderslot! Zie bijgevoegde foto’s van de laatste stappen in het montageproces.

Ohja-1, in werkelijkheid heb ik natuurlijk eerst een nieuwe cilinder besteld en die bewerkt, voor het geval ik de cilinder tijdens het bewerken onherstelbaar zou beschadigen.
Ohja-2, de eerste versie van de zelf ontworpen opvulring bleek een fractie lager uit te komen dan de Danalock adapterplaat waardoor het net niet helemaal mooi aan sloot, na een kleine aanpassing was hij ’spot-on'.










Bert-Jan heeft het ontwerp op thingiverse gezet, het is hier te downloaden. Hij kan hem ook voor je printen.







Bert-Jan, bedankt!
