Slimme inbouwmodules | Welkom in de wondere wereld van...

Met domotica kun je zo veel meer dan via je smartdevice je lampen schakelen. Een veel gebruikte toepassing is de draadloze schakelaar. Hierbij is er geen fysieke draad aanwezig tussen de schakelaar en de geschakelde lamp. Handig als je op een andere plek een schakelaar wilt maken.
De FIBARO dimmer is een van de meest gebruikte slimme inbouwmodules om een dergelijke oplossing te maken.

Stel:
Je hebt een lamp aan het plafond hangen maar de er is geen schakelaar aanwezig, of de schakelaar zit op een verkeerde plek na een verbouwing.
Wat doe je dan? Dan kies je voor een oplossing als deze.
In dit voorbeeld gebruiken we de FIBARO dimmer module om dit probleem te tackelen én meer.

Voorbeeld : Met een bestaande schakelaar een lamp draadloos dimmen.

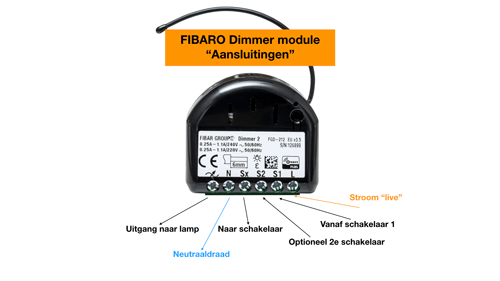

Normaal gesproken komt de slimme module tussen de lamp en de (puls)schakelaar. Nu kun je zowel via de schakelaar als via je smartphone de lamp bedienen. Maar wat als je schakelaar op een andere plek zit en er geen zwarte draad naar de lamp loopt?
Dan wordt het frezen in de muur, of je kiest voor onze oplossing met 2 slimme FIBARO dimmers

Doe als volgt

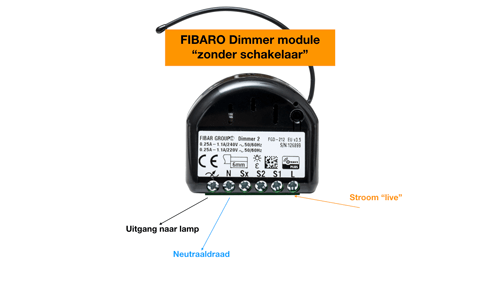

Sluit een FIBARO Dimmer module aan op een lamp (bij de centraaldoos boven de lamp) zonder daarop schakelaar aan te sluiten. De aansluitingen zien er dan als volgt uit:

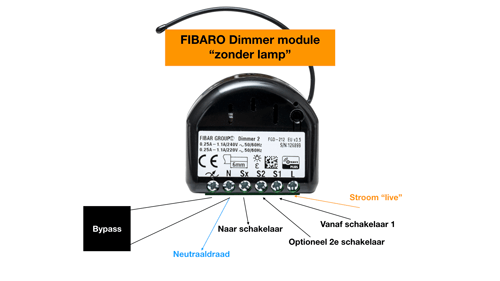

Bouw vervolgens een dimmer module in achter een willekeurige schakelaar (in de inbouwdoos) zónder een lamp aan te sluiten op de uitgang naar de lamp. (Helaas moet je wel een dimmer bypass aansluiten, anders werkt hij niet goed). Het aansluitschema ziet er dan als volgt uit.
De optie om een 2e schakelaar aan te sluiten biedt extra mogelijkheden, daarover later meer.

Voeg nu de modules toe aan je Z-wave controller (via het include-commando).
Vervolgens kun je 2 dingen doen om de schakelaar-module aan de lamp-module te koppelen.
Maak een scene of een associatie. Een associatie is een directe koppeling waarmee je ook kunt dimmen. Ons advies is om deze optie te gebruiken.
De FIBARO dimmer heeft 5 verschillende associatie-groepen (kies altijd endpoint0!)Een en ander

Group1 : Dit is de groep die contact maakt met de primaire controller (lifeline)
Group2 : Hier koppel je alle devices die werken met aan uit. Dit is voor de schakelaar aangesloten op S1
Group3 : Hier koppel je alle devices die werken met een dimmerfunctie. Dit is voor de schakelaar aangesloten op S1
En dan zijn er nog 2 groepen die werken met S2 (een optionele 2e schakelaar)
Group4 : Hier koppel je alle devices die werken met aan uit. Dit is voor de schakelaar aangesloten op S2
Group5 : Hier koppel je alle devices die werken met een dimmerfunctie. Dit is voor de schakelaar aangesloten op S2

De associaties stel je in op de module die aan de schakelaar is bevestigd! O ja je kunt meerdere lampen selecteren, waarmee je met 1 knop meerdere lampen kunt schakelen/dimmen.

Met group4 en met name group5 kun je een lamp draadloos bedienen via de schakelaar die aangesloten is op S2.
Wat zijn de mogelijkheden hiervan?
1) Je kunt de aangesloten lamp bedienen met S1 en een dimmer op een andere plaats via S2
2) Je kunt ook Links en Rechts op 1 lamp gebruiken, dus links uit/lager en rechts aan/hoger.

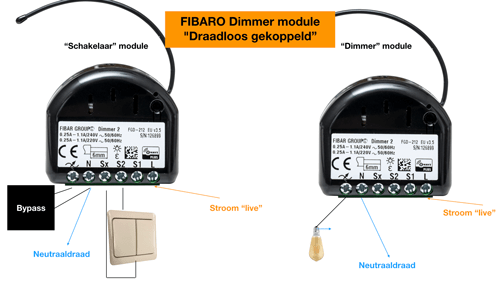

Een en ander ziet er dan als volgt uit:

In dit voorbeeld zijn we uitgegaan van 2 FIBARO dimmers. Natuurlijk kun je iedere willekeurige Z-wave schakelaar gebruiken. Je kunt zelfs een schakelaar aan een dimmer koppelen, let er dan wel op dat de dim-stand pas doorgegeven word bij het loslaten van de schakelaar.

Nog meer alternatieven:
Kun je nu helemaal geen schakelaar plaatsen op de muur dan kun je ook nog uitwijken naar een wandzender. Een wandzender is een afstandsbediening op batterijen in de vorm van je schakelaar, die soms ook nog in je bestaande inbouw frame past. Zo zijn er bijvoorbeeld diverse wandzenders beschikbaar die passen in het veelgebruikte system55 schakelmateriaal.
En een laatste optie is om je bestaande schakelaar te koppelen aan de digitale ingang van de BeNext raam/deursensor. Zie daarvoor dit smarthome project.

De mogelijkheden zijn enorm uitgebreid, en zijn vast nog veel meer oplossingen dan hier weergegeven.
