Dimmer 2 Inbouw 250W Z-wave Plus FIBARO

FIBARO Dimmer 2 | FIBARO

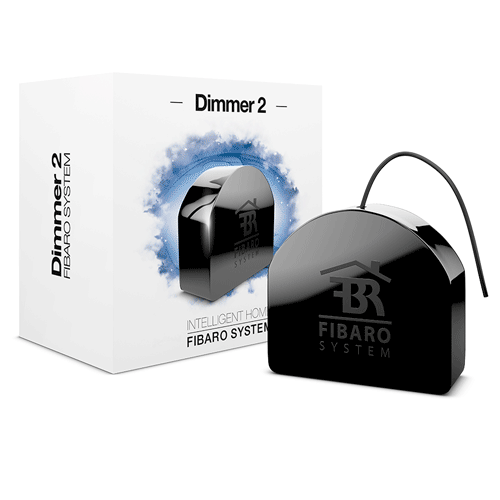

Dimmer inbouw module 250W

De FIBARO dimmer 2 werkt met de meeste dimbare (LED)verlichting én met de meeste Z-wave basisstations. Het is dan ook één van onze best verkochte producten.
Indien je een FIBARO basisstation hebt dan raden wij zeker deze dimmer aan. De combinatie FIBARO-FIBARO biedt een aantal voordelen, waaronder de  mogelijkheid om firmware-updates te installeren op de dimmer module. Dit is een optie die met andere basisstations nog niet mogelijk is.
Mocht je twijfelen of dit de juiste dimmer is, klik dan hier om te zien welke opties er zijn.

   Eigenschappen

 Ten opzichte van het vorige model heeft deze slimme inbouw dimmer de volgende voordelen/verbeteringen:
- Leading- én Trailing edge technologie (Faseaansnijding en Faseafsnijding);
  De dimmer kiest zelf de beste optie door middel van calibratie waardoor betere dimresultaten verkregen worden
- Voorzien van energie meting;
  Totaalverbruik in kWh en actueel verbruik in Watt.
- Werkt op zowel 2- als 3 draads installaties;
  klik hier voor meer informatie over aansluiten van Z-wave modules
- Voorzien van de nieuwe Z-wave plus chip voor beter bereik, minder energieverbruik en betere beveiliging

Een mogelijk nadeel is het afgenomen maximale vermogen van 500W naar 250W. Met moderne LED verlichting heb je eigenlijk geen last van deze beperking.

De nieuwste dim-technologie

Zoals genoemd, de FIBARO dimmer 2 is voorzien van leading en trailing edge dimtechnologie, garantie voor de beste dim-resultaten. de dimmer voert automatisch een calibratie uit als hij aangesloten word, daarbij word de beste instelling gekozen. Het is dan ook belangrijk om eerst de lamp aan te sluiten en pas dan stroom op de dimmer te zetten.

Tip : Knippert je verlichting? Voer dan handmatig een calibratie uit.

FIBARO dimmer 2 : Zowel 2-draads als 3-draads compatible

De dimmer is zowel op 2 als 3 draads systemen aan te sluiten (we denken dat het plaatje van FIBARO niet klopt, de randaarde draad moet een schakeldraad zijn). Maar het idee is duidelijk. Geen verschil ten opzichte van de oude dimmer dus. Het maximale dim vermogen is afgenomen van 500W naar 250W. Verder maakt de nieuwe dimmer gebruik van Mosfet technologie waar de oude werkte met de verouderde triac technologie.

FIBARO dimmer 2 : Voorzien van stroommeting

 De FGD-212 dimmer is voorzien van stroommeting en geeft je het totaalverbruik in kWh alsmede het actuele stroomverbruik in Watt.

FIBARO dimmer 2 : Compatible met veel soorten lampen

Doordat de FIBARO dimmer voorzien is van zowel faseaansnijdings- als faseafsnijdingstechniek werkt de dimmer met de meeste dimbare verlichting.

FIBARO dimmer 2 : Compatible met veel soorten lampen

Door te dubbelklikken of zelfs driedubbel te klikken kunt u automatisch scenes starten (bijvoorbeeld om alle lampen in 1 keer uit te zetten). Een funtionaliteit die je alleen maar vind bij de dimmers van FIBARO. Vergis je niet, dit is makkelijker dan je denkt.

FIBARO dimmer 2 : Notificaties

Ontvang automatisch een melding bij een stroompiek, het kan met de dimmer 2 van FIBARO.

 FIBARO dimmer 2 : Een nieuwe slimme dimmer bypass 2

Er is een speciale dimmer bypass 2 beschikbaar voor de FIBARO dimmer 2 module. Bij wattages onder de 25Watt kan het raadzaam zijn om een dimmer bypass te gebruiken. Ons advies is kijk wat het beste werkt. Soms is de bypass niet nodig, en soms verbeterd hij de dimresultaten. Soms kun je last hebben van flikkerende lampen als gevolg van het ToonFrequent signaal.

FIBARO dimmer 2 : Grotere en betere aansluitcontacten

Associaties maken met de FIBARO dimmer.

Association groepen:

1st Association Group – „Lifeline” reports state of the device. Main Z-Wave+ network controller should be added to this group. The „Lifeline” group can handle only one device. It is not recommended to modify this group.

2nd Association Group – „On/Off (S1)” is assigned to switch no. 1. Sends BASIC command class frame according to the state of the device.

3rd Association Group – „Dimmer (S1)” is assigned to switch no. 1. Sends MULTILEVEL SWITCH command class frame. Allows sending dim/brighten command to associated devices.

4th Association Group – „On/Off (S2)” is assigned to switch no. 2. Sends BASIC command class frame according to the state of the device.

5th Association Group – „Dimmer (S2)” is assigned to switch no. 2. Sends MULTILEVEL SWITCH command class frame. Allows sending dim/brighten command to associated devices.

Wist je dat je de FIBARO dimmer 2 als Z-wave range tester kunt gebruiken?

Installatie video voor de FIBARO dimmer 2 zonder N-draad

Installatie video voor de FIBARO dimmer 2 met N-draad

Tip : Installatie-uitleg over hoe de FIBARO dimmer 2 module aan te sluiten.

Tip : Extra (2e) schakelaar aansluiten.

De FIBARO Z-wave dimmer module heeft 1 fysieke uitgang die gekoppeld is aan de 1e schakelaar. De module heeft echter een aansluiting voor een 2e schakelaar (dubbele schakelaar of dubbele pulsdrukker). U kunt deze 2e schakelaar ingang (welke geen fysieke uitgang aanstuurt) gebruiken om een andere z-wave dimmer aan te sturen die elders is geplaatst en waar geen fysieke schakelaar aan verbonden kan worden (misschien een module die ergens in een inbouwdoos in het plafond is geplaatst). Op deze manier kunt u toch met een dubbele schakelaar 2 lampen onafhankelijk dimmen).

Korte instructievideo omtrent het koppelen van een andere dimmer via associatie met de 2e schakelaar.

Tip : Pulsdrukker vs traditioneel maak/verbreek contact.

Hoewel je een 'traditionele' maak/verbreek schakelaar kunt gebruiken (bistabiele schakelaar) , waarbij de dimfunctie op de schakelaar niet bruikbaar is (dimmen kan dan alleen via de app of via je browser) adviseren wij een zogenaamde pulschakelaar. Een pulssschakelaar heeft wel de mogelijkheid tot schakelen en dimmen via de schakelaar zelf. Let op er zijn verschillende typen pulsdrukkers. Wij spreken hier over het type pulsdrukker dat alleen contact maakt zolang deze ingedrukt word, er zijn ook pulsdrukkers die eigenlijk werken zoals een maak/verbreek schakelaar. Dus puls is inschakelen en puls is uitschakelen. Deze laatste bedoelen wij dus niet.

Dit werkt als volgt: Een korte puls schakelt de lamp beurteling aan of uit, wanneer u de knop langer ingedrukt houd dan zal de lamp beurtelings omhoog of omlaag dimmen.
Klik hier voor meer informatie over pulsdrukkers

Tip : Dubbele schakelaar aansluiten op FIBARO Dimmer.

Het is mogelijk om de 2e ingang te gebruiken om zodoende ingang 1 te gebruiken voor uitschakelen/omlaag dimmen en de ingang 2 voor aan/omhoog dimmer.

Tip : Externe schakelaar bedienen via FIBARO Dimmer.

Via associatie is het mogelijk om ingang 2 van de dimmer te koppelen aan een andere dimmer die elders geplaatst is. U kunt dan mbv een dubbele pulsdrukker 2 lampen bedienen.

Tip : FIBARO dimmer 2 in een hotelschakeling gebruiken

Uiteraard is het mogelijk om de FIBARO dimmer in een hotelschakeling op te nemen. Klik hier voor aansluitschema.

Videotip : FIBARO dimmer 2 voorzien van multifunctionaliteit

In onderstaande video is te zien hoe u een FIBARO dimmer kunt voorzien van multifunctionaliteit. Door 2, 3 keer te snel achter elkaar te drukken, of door de pulsdrukker ingedrukt te houden kunt u, via een scene, allerlei acties starten. Denk hierbij aan het aanzetten van de radio, het openen van de rolluiken, etc. Kortom een echte domotica pulsdrukker met veel mogelijkheden.

Let op : De FIBARO z-wave dimmer heeft een minimale last van 25 Watt nodig. Dit betekent dat het wattage van alle aangesloten lampen tezamen minimaal 25 Watt moet zijn. Indien u lampen met een lager wattage heeft aangesloten kunt u het beste de FIBARO dimmerbypass installeren.
De dimmer bypass fungeert als 'dummy' belasting en helpt knipperen van LED's te voorkomen tijdens inschakelen, bij lage dimmer settings, en wanneer de dimmers uitgeschakeld zijn.

Bij gebruik van LED's kunt u de volgende parameters het beste instellen met de volgende waarden:

• 20 - instellen tussen 134 and 140
• 12 - instellen op 99 voor zowel dimbare als niet dimbare LEDs (standaard)
• 13 - instellen op 2 voor dimbare LEDs en op 98 voor niet dimbare LEDs (standaard)

Instellen van parameters:

Via de z-wave controller kunt u een aantal parameters instellen op de dimmer module. 2 veel gebruikte parameters:

Parameter 14

Hiermee u via uw z-wave controller de module op mono- of bi-stabiel instellen (standaard instelling 0 = pulsschakelaar).

Parameter 20

Deze parameter word gebruikt om de fase aansnijding in te stellen (een waarde van 130/135/137 geeft doorgaans goede waarden). Raadpleeg de handleiding voor nadere uitleg.

In de handleiding staan alle parameters beschreven.

Technische gegevens FIBARO dimmer 2

- Als dimmer geschikt voor 230V halogeenlampen, 12V halogeenlampen, dimbare LED-lampen
- Met behulp van een Bypass, met een dimbare lichtbron tot 250W.
- Module werkt als schakelaar met Compact TL-verlichting, LED-lampen, oude type TL-lampen.
- Voedingsbron 230V + / -10%, 50 Hz,
- Uitgangsvermogen 25-500W (Ohmse belasting) in geval van andere verbruikers dan resistieve, max. 1.8A,
- Voldoet aan UE requlations: EN55022 (radiogolven interferentie), EN61000-6 (veiligheid van het gebruik),
- Overspanningsbeveiliging: 2,5 A,
- Oververhittings bescherming: de veiligheid uit bij 105C,
- Omgevingstemperatuur: -10 ° C - 40 ° C,
- Dient te worden gemonteerd in standaard wand inbouwdoos ≥ 50 mm waarbij u uw bestaande schakelmateriaal blijft gebruiken (u kunt NIET uw huidige dimmer blijven gebruiken, bij voorkeur vervangen door een pulsschakelaar)
Radio protocol: Z-Wave plus, Radio Frequency 868 MHz,
Antenne bereik: tot ca.. 50 meter buitenhuis, of tot 30 meter binnen (afhankelijk van gebouw en obstakels)
Afmetingen (L x B x H) 42mm x 36mm x 15mm.

Uitgebreide parameter instellingen (engels).

The FIBARO Dimmer 2 has many advanced configuration options, the most useful of them are listed and described below:

1. Minimum brightness level
Available settings: 1 – 98
Default setting: 1

2. Maximum brightness level
Available settings: 2 – 99
Default setting: 99

NOTE:
These parameters are set automatically during the calibration process but may be adjusted manually after the calibration.
The maximum level (parameter 2) must be greater than the minimum level (parameter 1).

13. Force auto-calibration
Changing value of this parameter will force the calibration process. During the calibration parameter is set to 1 or 2 and switched to 0 upon completion.
Available settings:
0 – readout
1 – force auto-calibration of the load without FIBARO Bypass
2 – force auto-calibration of the load with FIBARO Bypass
Default setting: 0

19. Forced switch on brightness level
If the parameter is active, switching on the Dimmer (S1 single click) will always set this brightness level.
Available settings:
0 – function disabled
1-99 – percentage level of brightness
Default setting: 0

20. Switch type
Choose between momentary switch, toggle switch and roller blind switch.
Available settings:
0 – momentary switch
1 – toggle switch
2 – Roller blind switch – two switches operate the Dimmer (S1 to brighten, S2 to dim)
Default setting: 0

26. The function of 3-way switch
Switch no. 2 controls the Dimmer additionally (in 3-way switch mode). Function disabled for parameter 20 set to 2 (roller blind switch).
Available settings:
0 – 3-way switch function for S2 disabled
1 – 3-way switch function for S2 enabled
Default setting: 0

29. Switch functionality of S1 and S2
Available settings:
0 – standard mode
1 – S1 operates as S2, S2 operates as S1
Default setting: 0

32. On/Off mode
This mode is necessary while connecting non-dimmable light sources. Setting this parameter to 1 automatically ignores brightening/dimming time settings. Forced auto calibration will set this parameter’s value to 2.
Available settings:
0 – on/off mode disabled (dimming is possible)
1 – on/off mode enabled (dimming is not possible)
2 – mode selected automatically
Default setting: 2

34. Soft-Start functionality
Time required to warm up the filament of halogen bulb.
Available settings:
0 – no soft-start
1 – short soft-start (0,1s)
2 – long soft-start (0,5s)
Default setting: 1

(1)  uitleg over het 2 draads systeem vs 3 draads systeem

Een 2 draads systeem heeft geen neutrale (blauwe draad) in de inbouwdoos. Een 3 draads systeem heeft dat wel. Een zwave schakelaar heeft altijd een blauwe draad nodig in de inbouwdoos, een dimmer kan werken met een 2 draads systeem. klik hier voor een nadere uitleg over de werking van het 2 en 3 draads systeem.
Dat een dimmer geen blauwe (N) draad nodig heeft komt doordat de dimmer eigenlijk nooit echt helemaal het contact verbreekt, waardoor er altijd spanning op het systeem blijft staan. Een Schakelaar daarentegen zal bij uitschakelen definitief het contact met de blauwe draad verliezen (dat bij inschakeling terugkomt via de zwarte draad). Eenmaal uitgeschakeld heeft de Z-wave module dan ook geen stroom meer.
