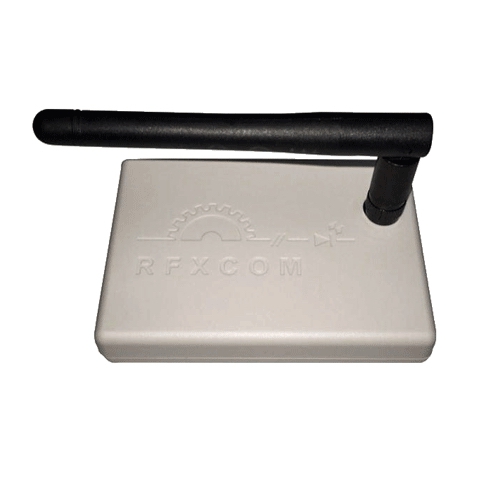

RFXcom USB 433mhz Controller RFXtrx433XL Transceiver

RFXtrx433XL USB controller 433.92Mhz Transceiver | RFXcom

De RFXcom usb controller is terug: de grotere broer dan zijn voorganger. Maar wat maakt deze RFXcom nu de XL? De RFX com heeft een groter geheugen gekregen: 2 keer zoveel als zijn voortganger.

- Pro-firmare met protocol detectie is vernieuwd in dit model van de RFXcom. Bij het oudere model van de RFXcom werden sommige protocollen niet ontvangen of niet goed ontvangen. Dat is nu verleden tijd met de XL versie van de RFXcom. Dat komt omdat de oudere Ext- en Ext2-firmware is herschreven. De Pro firmware is ook beschikbaar voor de RFXtrx433E als Pro1 & Pro2. Dit vanwege het geheugen beperking op de RFXtrx443E.

-RF-ruisniveau: De RFXcom is verbeterd en detecteert het RF-ruisniveau tijdens het opstarten van de ontvanger en de RF-signalen boven niveau worden verwerkt. Daarom is het belangrijk dat de RFXcom een goede locatie krijgt op een plek met een laag RF-geluidsniveau, zodat je een betere ontvangst kwaliteit hebt. Het ruisniveau wordt weergegeven in RFXmngr op het tabblad Hoofdgroep. Een waarde van 92 met de standaardantenne is acceptabel, maar lager is beter. Een algemene regel is om de RFXtrx433XL niet te plaatsen in de buurt van een Raspberry PI, routers of andere elektronische apparatuur, stroomkabels of metalen leidingen.

Belangrijke opmerking: Programmeer de RFXcom433XL alleen met de ProXL firmware. Als een Pro1 of Pro2 in de RFXtrx433XL wordt geflitst, blijft deze in de bootloader en heeft deze een speciale procedure nodig om hem weer operationeel te maken. De behuizing moet worden geopend en er moet een tijdelijke verbinding (zonder solderen) op de PCB worden gemaakt. De herstelprocedure is beschikbaar in de RFXtrx-gebruikershandleiding, hoofdstuk 19.


Gewijzigde USB-interface: de RFXtrx433XL heeft nog een USB FTDI-interface-chip. Het maakt gebruik van dezelfde USB-stuurprogramma's als gebruikt door de RFXtrx433 en RFXtrx433E en vereist geen actie in de besturingssystemen.
Er is een verbinding beschikbaar voor een seriële interface om de USB-verbinding te vervangen. Deze verbinding kan worden gebruikt om een ​​RS232- of LAN-interface aan te sluiten. Zie hoofdstuk 18 in de RFXtrx gebruikershandleiding. Selecteer een interface die geen RF-ruis produceert. Als voorbeeld heeft RFXcom de USR-TCP232 LAN-interface getest, maar deze interfacemodule produceert te veel RF-ruis bij 433 MHz en de RFXtrx ontvangt alleen op een zeer korte afstand een sensor.

Smart-meterinterface: er is een speciale seriële interface-aansluiting op de RFXtrx433XL-printplaat om de Nederlandse P1-slimme meter of een interface voor de Franse Teleinfo-meters aan te sluiten. Zie hoofdstuk 16 & 17 in de RFXtrx gebruikershandleiding.
