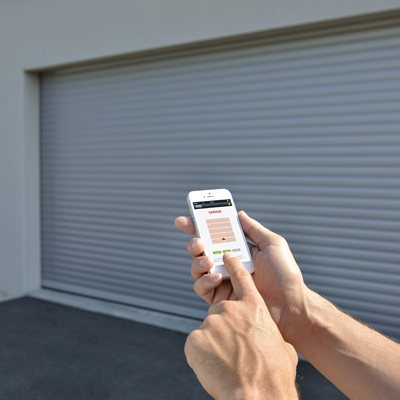

Slimme garage deur Met terugkoppeling

 In ons eerste garagedeurproject koppelden we een garagedeur aan het Z-wave netwerk door een FIBARO-schakelaar parralel over de drukknop te plaatsen. Maar we willen ook de garagedeur met een rolluikschakelaar kunnen bedienen. Het voordeel hiervan is dat we de garagedeur ook gedeeltelijk open kunnen zetten, en dat we terugmelding krijgen over de stand van de deur. Garagedeurproject 2 dus.

We hebben de Qubino middels de uitgangen Q1 en Q2 aangesloten op de plus en min van de motor. De Qubino module krijgt voeding van een 24V voeding.

Na inclusion in de Home Center 2 kunnen we de motor twee kanten op laten draaien. Door het ontbreken van een weerstand stellen we via parameter 74 de tijd in die de garagedeur erover doet om te openen en te sluiten.

 Demonstratievideo van de slimme Z-wave garagedeur:

Aansluitoverzicht van de Qubino rolluikmodule (DC) op de motor:
