De Slimme deurbel | Ook die koppelen we aan Z-wave

Veel mensen vragen ons of er al een Z-wave video-intercom beschikbaar is. Helaas is de FIBARO intercom nog steeds niet aangekondigd. Omdat we toch veel vragen krijgen over de mogelijkheden, zijn we een klein project gestart om een bestaande video-intercom te koppelen aan een Z-wave systeem.

(Inmiddels is het koppelen van verschillende deurbellen sinds de komst van Homey veel gemakkelijker geworden. Homey heeft specifieke apps (integraties) voor onder andere deurbellen van Ring en Alecto, waardoor deze echt Plug’n’Play werken.
Ook is er een IFTT integratie met de Ring-deurbel. In combinatie met de maker-app kun je opdrachten naar bijvoorbeeld de FIBARO Home Center laten sturen. In ons OpenTherm project zie je hoe we deze techniek gebruiken.)

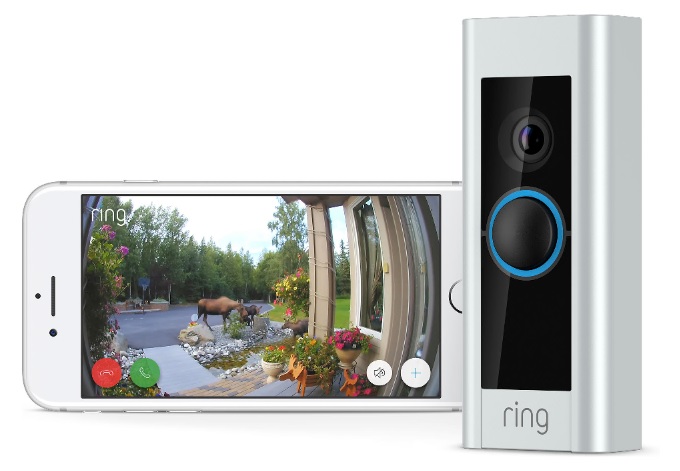

Het video intercom systeem van RING

De RING-videodeurbel is een standalone deurbelintercom met video en tweewegs communicatie. Het systeem heeft een interne batterij, maar wanneer je hem aansluit op een bestaande 8VAC deurbel, wordt hij opgeladen via de deurbeltransformator. So far so good. Eenmaal aangemeld op het WIFI-netwerk kun je hem gebruiken.



De intercom koppelen aan je Z-wave netwerk

Omdat Z-wave deze bel nog niet ondersteunt, maken we dus zelf de koppeling. We hebben daar drie mogelijkheden voor.

Optie 1: via Homey

Voor deze oplossing hebben we de volgende zaken nodig:
Homey
Ring-deurbel

Na het installeren van de Ring-deurbel (Pro) is het vrij eenvoudig om hem te koppelen met Homey.
- Voeg de Ring toe via de ‘Apparaten’-interface op Homey.
- Maak een Flow die een pushbericht verstuurt wanneer er op de bel wordt gedrukt.
Klaar!!

Via Homey is het ook mogelijk de deurbel van Alecto te koppelen. Deze deurbel heeft echter geen camera dus geen intercommogelijkheid.



Optie 2: met een tussenstekker

Voor deze oplossing hebben we de volgende zaken nodig:
- Z-wave controller
- Chime (bij de Ring Pro is deze bij de prijs inbegrepen)

Na het installeren van de Ring (pro) deurbel is het vrij eenvoudig om de Z-wave koppeling tot stand te brengen.
- Plug de Chime in de tussenstekker.
- Maak een scene die op basis van het stroomverbruik een pushbericht verstuurt.
Klaar!!

(Met dank aan Kariem die deze slimme oplossing heeft bedacht!)



Optie 3: met een binaire sensor

Hier hebben we het volgende voor nodig:
- Z-wave basisstation
- Wisselstroom relais van Satel

Door gebruik te maken van het speciale wisselspanningsrelais kunnen we het wisselstroomsignaal omzetten naar een vrij schakelsignaal. Dit signaal kan een binaire sensor triggeren die een scene kan starten.

Dat ziet er dan als volgt uit:

Z-wave doorbel based on RING doorbel



Detail connection Satel AC relais

Detail  : Aansluitingen Z-wave deurbel



- De Ring-deurbel wordt gemonteerd op de plaats van de oude deurbeldrukker.
- Parallel over de beldraden sluit je twee extra draden aan op beide +/- aansluitingen (rode draden in de tekening); deze vormen de ingangsspanning van het relais.
- De binaire sensor wordt gevoed door een standaard 12V / 1A gelijkspanningsvoeding.
- De groene en de blauwe draad van de binaire sensor worden aangesloten op de NO (normal open) en C (contacten) van het relais. In plaats van de groene kun je ook de gele draad nemen, dat is de tweede input van de binaire sensor.

Wanneer je de Ring-deurbel indrukt moet je - als het goed is - een Z-wave melding van de binaire sensor krijgen.

Alles is gemonteerd op de deurbeltrafo; de binaire sensor en het relais aan de achterzijde. Aan de voorzijde zit een FIBARO module, waar eventueel een andere deurbel op batterijen aangesloten kan worden.

Vragen? Neem gerust contact met ons op!

Installatievideo van de Ring-deurbel
